PMR vs CB w konwoju 4x4

Ten temat wraca regularnie. PMR kontra CB. Każdy ma swoje argumenty, każdy „wie lepiej”. Do momentu pierwszego wyjazdu.

Wtedy pojawia się klasyczne: „halo, gdzie jesteście?” I nagle okazuje się, że problemem nie jest radio, tylko warunki, fizyka i sposób użycia sprzętu.

Ten tekst nie jest próbą udowodnienia, co jest „lepsze”. To próba pokazania, co faktycznie działa w terenie. Bez marketingu i bez powtarzania opinii z internetu. Na podstawie praktyki, z wszystkimi jej niedoskonałościami.

Z mojego doświadczenia wynika, że rzadko trafia się wyjazd, na którym łączność działa u wszystkich tak, jak powinna. Zawsze ktoś nie ma sprzętu, komuś przestaje działać, a ktoś inny „coś ma”, ale nic nie słyszy.

I to jest punkt wyjścia.

U mnie w aucie są oba systemy: CB i dwie PMR-ki. Nie traktuję ich jako konkurencji. To narzędzia, które się uzupełniają. CB jako podstawowa łączność w trasie. PMR jako uzupełnienie - krótkie dystanse i praca poza autem.

Reszta to już szczegóły. I to właśnie w tych szczegółach najczęściej pojawiają się problemy.

---



1. PMR i CB

To nie jest to samo.

Wiele nieporozumień bierze się z tego, że te dwa systemy są porównywane tak, jakby działały na tych samych zasadach. A to są zupełnie różne światy.

PMR (PMR446) to małe, ręczne radiotelefony. Działają na częstotliwości 446 MHz, mają ograniczoną moc do 0,5 W i krótką, wbudowaną antenę. Ich największą zaletą jest prostota - wyciągasz z pudełka i działa. Bez montażu, bez strojenia, bez zastanawiania się nad instalacją.

CB to zupełnie inna liga. Pracuje na 27 MHz, ma większą moc i przede wszystkim korzysta z zewnętrznej anteny zamontowanej na aucie. Wymaga więcej zachodu, ale daje też większe możliwości. Ręczne CB istnieje, ale przy tej częstotliwości i krótkiej antenie jego skuteczność jest w praktyce bardzo ograniczona.



2. Kluczowa różnica - propagacja

Na papierze wygląda to niewinnie: 0,5 W kontra 4 W i inna częstotliwość. W praktyce to są dwa zupełnie różne sposoby rozchodzenia się sygnału.

PMR pracuje w paśmie UHF, gdzie fale są krótkie (około 70 cm) i bardzo wrażliwe na przeszkody. Drzewa, samochody, budynki - wszystko tłumi sygnał. To działa dobrze tylko wtedy, gdy masz w miarę „czystą” linię widzenia.

CB działa na znacznie niższej częstotliwości. Fale są dłuższe (około 11 m) i lepiej radzą sobie z omijaniem przeszkód. Dlatego w lesie, w terenie i między samochodami CB po prostu daje sobie radę tam, gdzie PMR zaczyna się gubić.



3. Antena - temat, który robi największą różnicę

To jest punkt, który najczęściej jest pomijany, a w praktyce decyduje o wszystkim.

PMR ma krótką antenę, często trzymane jest w ręku albo znajduje się wewnątrz auta. CB ma antenę długości nawet ponad metra, zamontowaną na zewnątrz pojazdu.

I to właśnie ta różnica robi większą robotę niż sama moc nadajnika.



4. CB - działa, ale tylko jeśli jest dobrze zrobione - montaż anteny.

CB potrafi działać bardzo dobrze, ale pod warunkiem, że instalacja jest wykonana poprawnie. W praktyce wiele problemów bierze się z błędów montażowych.
Najczęstsze to brak strojenia, słaba masa, kiepskie złącza i zbyt krótka antena. Do tego dochodzi złe miejsce montażu anteny.

W teorii idealnym miejscem na montaż anteny CB jest środek dachu. Daje to najlepsze warunki i równomierne promieniowanie. Każde przesunięcie anteny w dół lub na bok to realna strata zasięgu. Czasem różnice sięgają kilkunastu dB, czyli więcej niż daje zwiększanie mocy.

W praktyce często jednak  „najlepsze miejsce” jest już zajęte przez namiot dachowy, bagażnik albo inny sprzęt wyprawowy. I wtedy zaczyna się kompromis.

Dlatego w realnych autach terenowych anteny rzadko trafiają idealnie na środek. Z mojego doświadczenia sensownym kompromisem jest tył dachu - nadal wysoko, nadal na karoserii, a jednocześnie bez konfliktu ze sprzętem na dachu.

Antena potrzebuje przeciwwagi, którą jest karoseria auta. Jeśli nie ma dobrego kontaktu z metalem, to nawet najlepsza antena nie będzie działać poprawnie.

Wyjątkiem są tzw. anteny bezmasowe, które mają wbudowaną „sztuczną przeciwwagę” i potrafią działać bez klasycznego kontaktu z karoserią. Trzeba jednak pamiętać, że to rozwiązanie kompromisowe i zwykle nie dorównuje klasycznej antenie zamontowanej na dobrej masie.

Anteny magnesowe są wygodne, ale zawsze są kompromisem. Mają gorszą masę (sprzężenie pojemnościowe zamiast bezpośredniego kontaktu z karoserią), przez co działają słabiej niż stały montaż. Do tego w terenie, szczególnie w lesie, potrafią się przesuwać albo po prostu zostać strącone przez gałęzie.

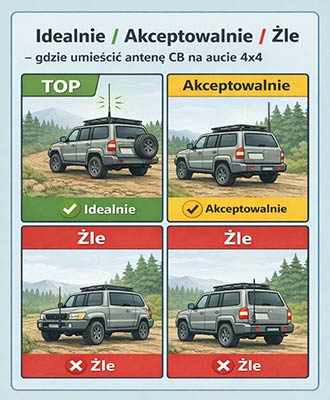

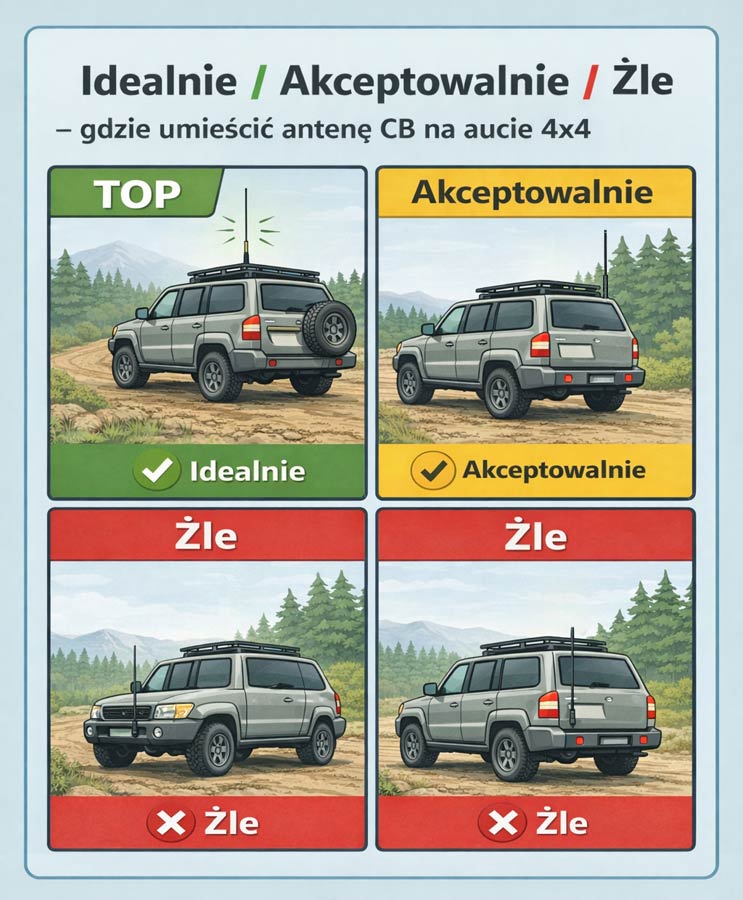

Poniżej schematyczny rysunek gdzie najlepiej montować antenę:

Często nie mamy wyjścia i montaż anteny to kompromis. Czasem musimy ją zamontować źle. Oczywiście będzie działała, ale należy się spodziewać, że realny zasięg ulegnie skróceniu.



5. PMR - wygodne, ale z ograniczeniami

PMR jest wygodne i działa od razu. Świetnie sprawdza się przy aucie, kiedy ktoś jest na zewnątrz.

Problem zaczyna się wtedy, gdy próbujesz używać go w środku samochodu. Karoseria działa jak klatka Faradaya i potrafi wytłumić sygnał o kilkanaście dB. W praktyce oznacza to ogromny spadek skutecznej mocy i spadek zasięgu.

Do tego dochodzi zjawisko „zatykania” odbiornika w trudnym środowisku radiowym, szczególnie gdy używamy taniego radyjka z Chin który nie ma zbyt selektywnego odbiornika i zbiera śmieci „jak leci” Efekt jest taki, że zamiast auta stojącego obok słyszysz szum albo nic.



6. Nierówne warunki startowe

Już na starcie te dwa rozwiązania nie mają równych szans.

PMR ma małą moc, małą antenę i często pracuje z wnętrza auta, które dodatkowo tłumi sygnał. Jest też bardziej podatny na zakłócenia.

CB ma większą antenę, zamontowaną na zewnątrz, większą moc i znacznie lepszą odporność na warunki terenowe. To po prostu inna klasa pracy.



7. Co się liczy w konwoju

Nie interesuje nas maksymalny zasięg z testu na otwartym polu. Liczy się to, czy radio działa wtedy, kiedy zaczyna się robić trudno.

Las, miasto, rozciągnięta kolumna na światłach, zakłócenia od instalacji elektrycznych, LED-ów, silników - to jest rzeczywistość. I to właśnie w tych warunkach wychodzą różnice.



8. Testy z internetu a realne warunki

Większość testów wygląda podobnie: otwarty teren, brak przeszkód, stabilne warunki. Czasem jedna stacja stoi wysoko i „robi wynik”.

Tylko że w tych testach nie ma miasta, lasu, ruchu, samochodów i zakłóceń. Czyli dokładnie tego, co masz w praktyce.

Dlatego w testach widzisz kilometry, a w konwoju często kończy się na kilkuset metrach. Nierzadko bliżej 200 niż 900.

Czasem ktoś mówi: „łapię stacje z zagranicy”. To efekt odbicia sygnału od jonosfery. Fajna ciekawostka, ale kompletnie nieprzydatna do łączności między autami jadącymi obok siebie.



9. Zasilanie - temat, który wychodzi dopiero w terenie

O zasilaniu mało kto myśli na etapie montażu, a to właśnie tutaj często zaczynają się problemy. Radio może być dobre, antena dobrze zamontowana, a mimo to łączność będzie słaba albo niestabilna.

Najczęstszy błąd to zasilanie CB z gniazda zapalniczki albo z przypadkowego punktu w instalacji auta. W teorii działa. W praktyce pojawiają się spadki napięcia i zakłócenia z instalacji elektrycznej pojazdu.

I tu dochodzimy do tematu gniazda zapalniczki. To rozwiązanie może i jest wygodne, ale w terenie bardzo często okazuje się po prostu słabe. Luz na styku, przerywanie zasilania na wybojach, iskrzenie, konieczność ciągłego poprawiania - działa, ale tylko do pierwszej trudniejszej drogi.

Do tego dochodzą cienkie kable, masa „brana skądś po drodze”, spadki napięcia i ogólnie niska wydajność prądowa. To gniazdo nigdy nie było projektowane do zasilania współczesnej elektroniki - nie tylko radia, ale też ładowarek USB, lodówek, przetwornic i całej reszty sprzętu, który dziś wozi się w aucie.

I chyba każdy, kto trochę jeździ w terenie, przerobił ten scenariusz: lodówka „niby działa”, a potem okazuje się, że przez pół dnia była wyłączona, bo wtyczka straciła kontakt. Jeśli ktoś tego nie doświadczył, to znaczy, że jeszcze ma to przed sobą 😉

Dlatego wszędzie, gdzie się da, warto tego rozwiązania unikać. Im mniej po drodze przypadkowych złączek, tym lepiej. A jeśli już muszą być - to coś solidnego, co faktycznie trzyma kontakt.

U mnie większość takich połączeń wyleciała i została zastąpiona złączami typu XT60. Problem zniknął praktycznie od razu - stabilne połączenie, brak przerywania i święty spokój w terenie.

Efekty nieprawidłowego zasilania mogą być różne :

• szumy zależne od obrotów silnika
• zakłócenia od alternatora, przetwornic, LED-ów
• spadki mocy przy nadawaniu
• niestabilna praca radia

Najprostsze i najskuteczniejsze rozwiązanie to podłączenie radia bezpośrednio do akumulatora, z pominięciem „samochodowej elektroniki po drodze”.

Warto też zadbać o:

• solidne połączenia (bez „skręcania na szybko”)
• bezpiecznik możliwie blisko akumulatora
• dobrą masę
• unikanie prowadzenia kabla zasilania razem z przewodami od przetwornic czy LED-ów.
• w silnikach benzynowych unikanie prowadzenia przewodów w pobliżu cewek zapłonowych, świec i instalacji wysokiego napięcia - to częste źródło zakłóceń

W autach wyprawowych dochodzi jeszcze jeden temat - dodatkowe akumulatory, przetwornice, lodówki, oświetlenie. To wszystko generuje zakłócenia i potrafi skutecznie „zabić” odbiór.

PMR-ki są pod tym względem mniej wymagające, bo działają na własnych bateriach, ale w aucie często kończą podpięte pod ładowarki USB - a te potrafią być bardzo „brudnym” źródłem zasilania i też generować zakłócenia.



10. AM, FM, SSB - co ma znaczenie w praktyce

To są różne sposoby modulacji, czyli przekazywania dźwięku.

AM jest mniej „czysta”, ale w trudnych warunkach ma jedną dużą zaletę - gdy dwie stacje nadają jednocześnie, sygnały się „nakładają”. W efekcie słychać miks, często nieczytelny, ale da się wyłapać pojedyncze słowa. Dlatego nadal jest używana tam, gdzie liczy się jakakolwiek informacja, np. w lotnictwie.

FM daje lepszą jakość, ale działa inaczej. Przy dwóch nadających stacjach odbiornik „łapie” silniejszy sygnał i odcina słabszy. W praktyce oznacza to: albo słyszysz jednego rozmówcę wyraźnie, albo nie słyszysz nic sensownego.

SSB daje duży zasięg, ale w konwoju jest mało praktyczne. Wymaga precyzyjnego strojenia i mało kto ma radio z SSB, więc w grupie to się po prostu nie sprawdza.

W praktyce w CB wygrywa AM, bo jest najbardziej „odporne” na chaos w eterze i każdy ma je wbudowane w radio. W PMR jesteśmy skazani na FM i jego sposób działania.

Na koniec drobna, ale bardzo częsta rzecz z praktyki. W CB zdarza się, że ktoś przypadkowo przełączy radio na FM i nagle pojawia się problem z łącznością.

Dla reszty pracującej w AM taka stacja nie „znika” całkowicie - najczęściej słychać coś w rodzaju burczenia, zniekształconego sygnału albo niezrozumiałego dźwięku. Z kolei osoba na FM może słyszeć innych słabo albo wcale.

Efekt jest taki, że teoretycznie coś „jest w eterze”, ale nie da się tego wykorzystać do normalnej komunikacji. To jeden z najprostszych powodów problemów w konwoju - warto to sprawdzić, zanim zacznie się szukać winy w antenie czy instalacji.



11. Moc - jeden z największych mitów
Zwiększanie mocy brzmi kusząco, ale w praktyce daje niewielkie efekty.

Podwojenie mocy to zaledwie kilka dB różnicy, często ledwo zauważalne. Nawet dziesięciokrotny wzrost nie oznacza dziesięciokrotnie większego zasięgu.

I tu mała szpilka do popularnych „chińskich” PMR-ów: nawet zwiększenie mocy z legalnych 0,5 W do 5 W nie robi z nich nagle sprzętu o zasięgu CB. Owszem, bywa trochę lepiej, ale to nadal ten sam system z tymi samymi ograniczeniami - krótką anteną i dużą wrażliwością na przeszkody.

Jeśli do takiego radia dołożymy jeszcze zewnętrzną antenę, to pomijając kwestię całkowitej nielegalności, pojawia się kolejny problem. Taki zestaw zaczyna bardzo dobrze „zbierać” wszystko z eteru, nie tylko to, co chcemy usłyszeć. W efekcie odbiornik, szczególnie w tańszych konstrukcjach, potrafi się szybko zatykać i zamiast poprawy mamy więcej szumu i mniej realnej łączności.

A co ważniejsze zwiększając moc poprawiasz tylko nadawanie, a nie odbiór. Jeśli odbiornik jest zaszumiony albo przesterowany, to dodatkowa moc niewiele zmieni. W skrajnych przypadkach może być wręcz gorzej, bo mocniejszy sygnał potrafi „zatkać” odbiornik po drugiej stronie.

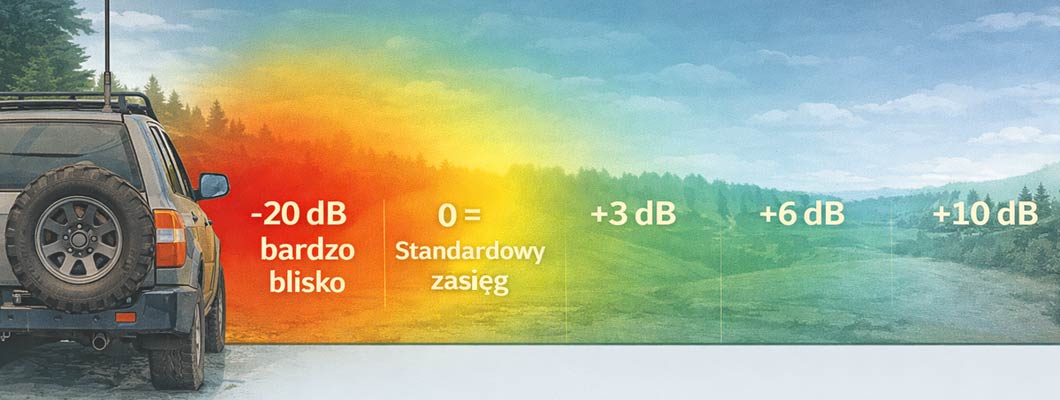

Jak to wygląda w liczbach (w dużym uproszczeniu):

System	Moc	Przyrost mocy	Zysk w dB	Realny efekt w zasięgu
PMR	0,5 W	punkt odniesienia	0 dB	brak zmian - baza
PMR	2 W	x4	+6 dB	zauważalnie lepiej
PMR	5 W	x10	+10 dB	jeszcze lepiej, ale bez „magii”
CB	4 W	punkt odniesienia	0 dB	brak zmian - baza
CB	8 W	x2	+3 dB	minimalna różnica
CB	12 W	x4	~+5 dB	nadal niewielka zmiana
CB	20 W	x5	~+7dB	odczuwalne, ale nadal daleko od „rewolucji”

Jak to czytać w praktyce:

• +3 dB - ledwo zauważalne
• +6 dB - wyraźna poprawa
• +10 dB - odczuwalne, ale to nadal nie „10x dalej”

I najważniejsze: zasięg nie rośnie liniowo z mocą

W realnym terenie często:

• +10 dB = może 1,5 - 2x dalej
• albo też żadnej różnicy, bo i tak przeszkody blokują sygnał.

To dla scisłości porównajmy teraz tłumienie w praktyce (orientacyjnie):

System	Scenariusz	Straty
PMR	Otwarta przestrzeń (ręka-ręka)	0 dB
PMR	Auto - otwarta przestrzeń	-10 do -20 dB
PMR	Auto - auto	-20 do -30 dB
CB	Antena - środek dachu	0 dB
CB	Antena - przód / tył dachu	-3 do -6 dB
CB	Antena - bagażnik / klapa / maska	-6 do -10 dB
CB	Antena - zderzak / nisko	-10 do -20 dB

Wartości podane w tabelach  powyżej są szacunkowe i mogą się różnić w zależności od warunków i instalacji. W praktyce wszystko zależy od konkretnego auta, miejsca montażu, otoczenia i warunków w danej chwili.

Ale daje to ogólny obraz sytuacji na, którym widać, że  nawet 10-krotne zwiększenie mocy nie daje tyle, co dobra antena zamontowana prawidłowo na zewnątrz auta.

Różnice rzędu 10-20 dB to nie „trochę gorzej” - do dużo gorzej i  to często zmniejsza zasięg kilkukrotnie.

Aby zestawienie było pełniejsze, warto wspomnieć jeszcze o zysku anteny. W PMR nie mamy na to praktycznie żadnego wpływu - antena jest krótka i wbudowana. W CB sytuacja wygląda zupełnie inaczej.

Różnice między antenami mogą sięgać nawet kilku dB, a przy skrajnych przypadkach (krótka vs dłuższa, dobrze zamontowana) realnie robi się z tego kilkanaście dB w całym układzie. To więcej niż daje dokładanie mocy.

Dlatego zamiast kombinować z watami, dużo lepiej zainwestować w dobrą, możliwie długą antenę i poprawny montaż.



12. Legalność - temat, który wielu ignoruje

Często pomija się kwestię zgodności sprzętu z przepisami.

Radiotelefony ręczne w stylu PMR z odkręcaną anteną i możliwością pracy poza pasmem nie spełniają wymagań dla takich urządzeń, nawet jeśli ktoś ma licencję krótkofalarską nie może z nich nadawać w paśmie PMR. W pasmach ogólnodostępnych obowiązują konkretne zasady dotyczące sprzętu i parametrów pracy.

Podobnie w CB - różnego rodzaju „podkręcanie”, dodatkowe pasma czy modyfikacje mogą wykraczać poza to, co jest dopuszczone.



13. Co działa naprawdę

Z mojej praktyki wygląda to prosto.

CB jako podstawowa łączność - daje większy zasięg, lepszą odporność na warunki i przede wszystkim lepszy odsłuch w samochodzie.

PMR jako uzupełnienie - krótkie dystanse, praca poza autem, sytuacje manewrowe.



---

---



Na koniec - bonus z praktyki

14. Checklista montażu CB
Zanim wyjedziesz w teren, warto przejść krótką listę kontrolną:

• solidny montaż anteny i dobra masa
• sensowne miejsce umiejscowienia anteny (możliwie wysoko)
• kabel antenowy bez załamań i „kombinacji”
• antena zestrojona (SWR)
• zasilanie radia bezpośrednio z akumulatora
• brak oczywistych źródeł zakłóceń

To są podstawy, ale właśnie na nich najczęściej wszystko się wykłada.

Warto do tego też dodać okresowe sprawdzanie złączek, konektorów, mas itd np. po zimie, przed dużą wyprawą, itp.



15. Moje kompromisowe (czyli nieidealne) instalacje CB

W teorii wszystko powinno być „książkowo”. W praktyce auta terenowe rządzą się swoimi prawami. Namiot dachowy, bagażnik, dodatkowe wyposażenie - to wszystko wymusza kompromisy.

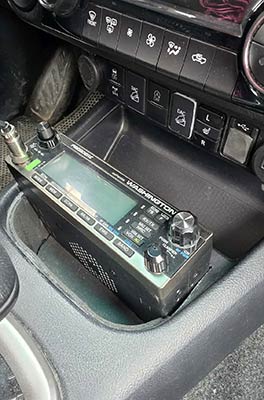

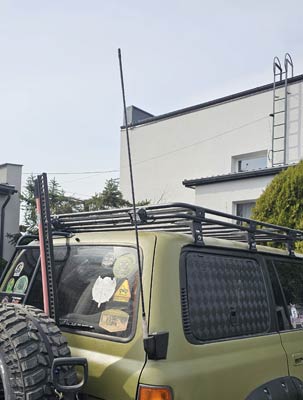

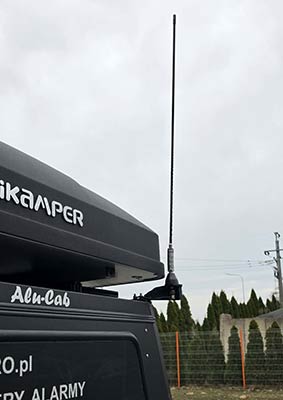

Poniżej kilka przykładów moich instalacji, które nie są idealne, ale działają w realnych warunkach. I to jest klucz - nie perfekcja, tylko skuteczność w terenie.



16. Łączność w terenie to nie tylko konwój

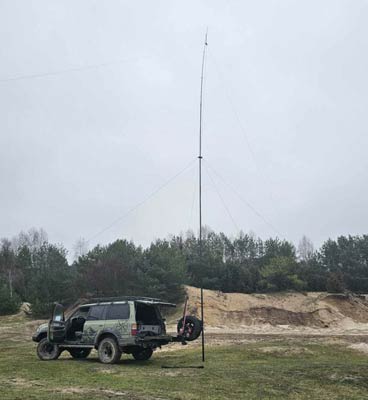

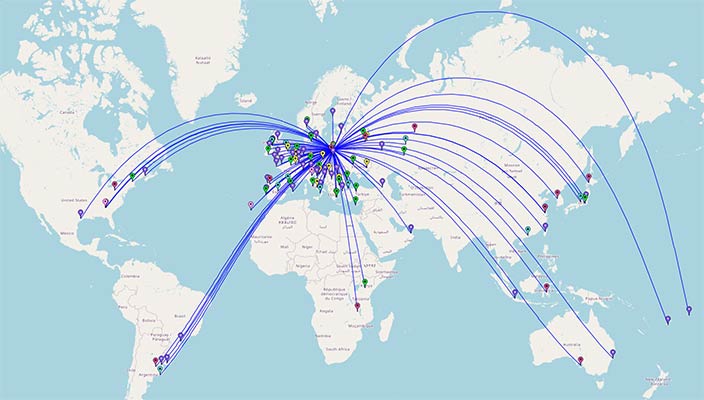

Warto pamiętać, że łączność radiowa w terenie to nie tylko rozmowa między samochodami. Krótkofalowcy od lat pokazują, że z „niczego” - z lasu, góry czy środka pola - można łączyć się z praktycznie całym światem.

To już jednak inna liga. Wymaga pozwoleń radiowych, wiedzy i dobrze dopracowanego zestawu: radia, anteny i całej instalacji.

Wracam do tego tylko po to, żeby pokazać jedną rzecz - radio potrafi bardzo dużo, ale tylko wtedy, gdy jest dobrze dobrane i poprawnie użyte.



Tomek (SP4THK)
